Açıklama

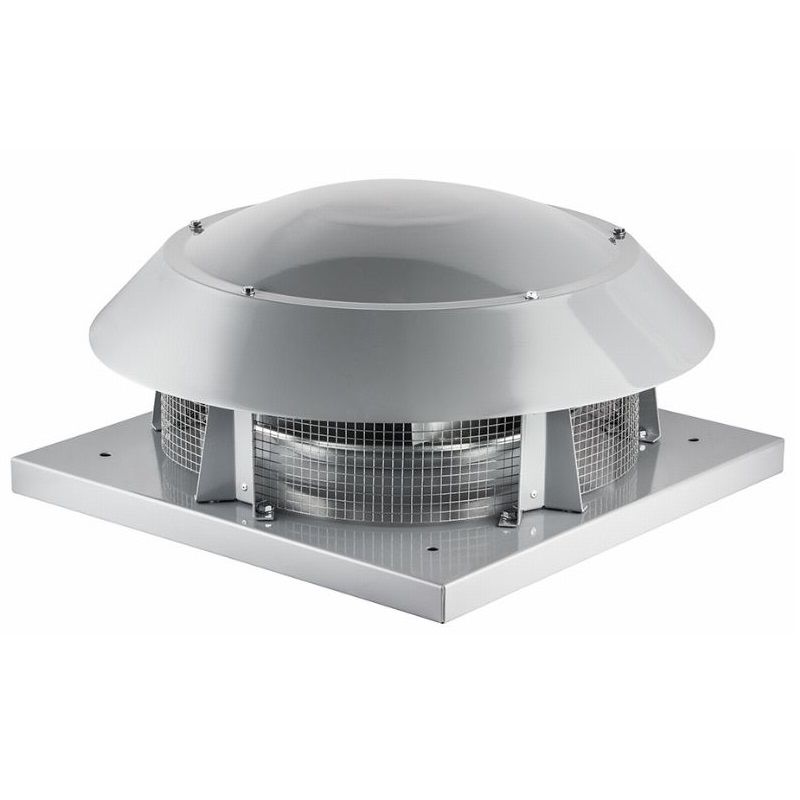

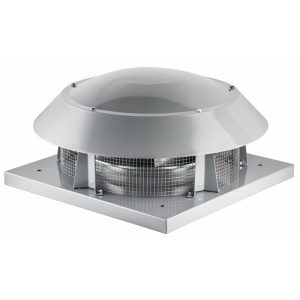

Yatay Atışlı Radyal Çatı Fanı (BRF)
Fan Bileşenleri ve Malzeme Özellikleri
BRF serisi yatay atışlı çatı tipi radyal fanlarının montaj plakası ve fan şapkası elektrostatik toz boyalı sac metalden imal edilmiştir. BRF 160-400 arasındaki modellerin fan çarkları korozyona karşı dirençli yüksek kaliteli galvaniz çelik sacdan üretilmiştir. BRF 450-500-560 modellerin fan çarkları alüminyum sacdan imal edilmiştir. Bütün modeller kapalı yapıya sahip dıştan rotorlu motora sahiptir. Cihaz max.40ºC sıcaklığında hava taşıma özelliğine sahiptir.
-
Fan Yapısı
Fan kanatları geriye eğimli ve düzenli akış sağlayacak aerodinamik yapıdadır. Fanlar geriye eğimli ve seyrek sıralanmış kanatçıkların geçme tekniği ile birleştirilmesinden oluşur.
-
Avantajları
Hafif ve kompakt gövdesi sayesinde kolay montaj yapılır. Aerodinamik kanat yapısı sayesinde sessiz çalışırlar. Hız kontrol cihazları ile devir ayarlanabilir.
-
Hız Kontrolü
Opsiyonel kontrol cihazları ile sağlanabilir.
1~ Fazlı ürünlerde lineer voltaj regülatörü ile hız kontrolü yapılabilir. (bkz. BSC aksesuarı)
3~ Fazlı ürünlerde frekans invertör ile hız kontrolü yapılabilir. (bkz. BSC-F aksesuarı)
- Kullanım Alanları
Kapalı mekânların hava kalitesini arttırmak amacıyla, BRF çatı fanları dıştan rotorlu motor ile düşük ses seviyesinde çalışırlar. Havasının tazelenmesi istenilen mekânların çatılarında, binaların ortak şafta açılan banyo ve wc’ lerin çatılarındaki bacalara montaj edilerek kullanılır.

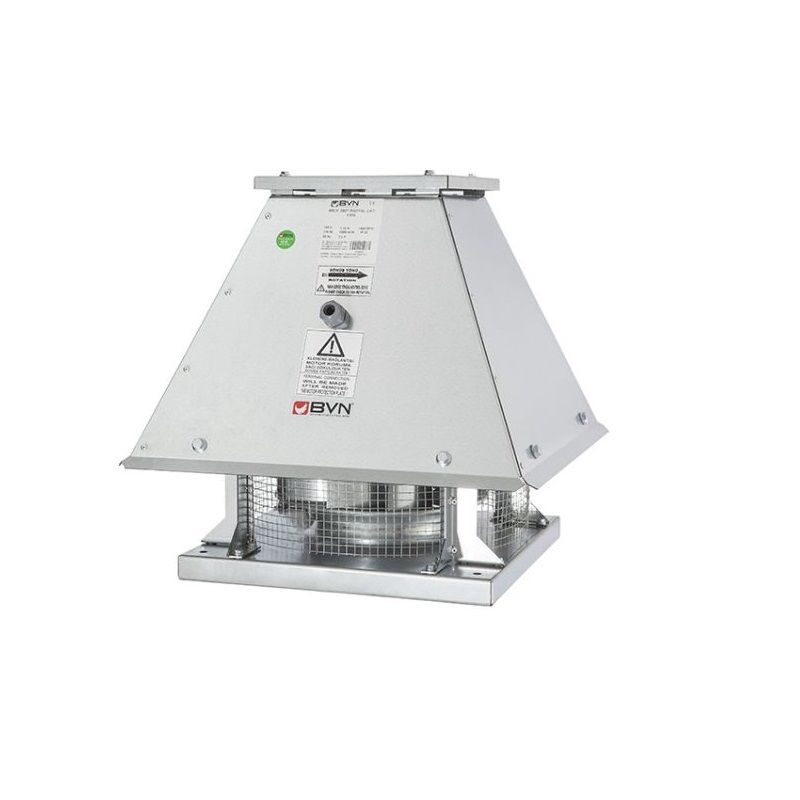

Yatay Atışlı Radyal Çatı Fanı (Motor Hava Akımının Dışında) (BRCF)
Cihaz Bileşenleri ve Malzeme Özellikleri
BRCF serisi dikey atışlı çatı tipi radyal fanlarının Gövde, montaj plakası ve BRCF 280-400 arasındaki modellerin fan çarkları galvanizli çelik sacdan, BRCF 450-560 arasındaki modellerin fan çarkları alüminyum sacdan, BRCF 630-800 arasındaki modellerin fan çarkları elektrostatik toz boyalı çelik sacdan imal edilmiştir. Bütün modellerde asenkron motor kullanılmaktadır. Motor hava akımı dışarısındadır. Cihaz max.120ºC sıcaklığında hava taşıma özelliğine sahiptir.
-
Fan Yapısı
Fan kanatları geriye eğimli ve düzenli akış sağlayacak aerodinamik yapıdadır. Fanlar geriye eğimli ve seyrek sıralanmış kanatçıkların geçme tekniği ile birleştirilmesinden oluşurken BRCF 630-800 arasındaki modellerin fan çarkları ise yüksek mukavemet gerekliliğinden kaynaklı imal edilmiştir.
-
Avantajları
BRCF çatı fanları özellikle emilen havanın yatay olarak atılmasına imkân olmayan şartlarda dikey atış özelliği ile uygulamalarda büyük avantaj sağlar. Aerodinamik kanat yapısı sayesinde sessiz çalışırlar. Hız kontrol cihazları ile devir ayarlanabilir. Motor hava akımı dışarısında olduğundan dolayı yüksek ısıya dayanıklıdır. Yüksek ısıya dayanıklı olması sebebiyle davlumbazlardan emilen sıcak yağlı buharı dikey olarak uzak mesafeler atımını sağlar.
-
Hız Kontrolü
Opsiyonel kontrol cihazları ile sağlanabilir.
3~ Fazlı ürünlerde frekans invertör ile hız kontrolü yapılabilir.(bkz. BSC-F aksesuarı )
- Kullanım Alanları
Kapalı mekânların hava kalitesini arttırmak amacıyla havanın yatay atışlı olacak şekilde tahliyesine ihtiyaç duyulan durumlarda kullanılır. BRCF çatı fanları asenkron norm motor ile düşük ses seviyesinde çalışırlar. Havasının tazelenmesi istenilen mekânların çatılarında, binaların ortak şafta açılan banyo ve wc çatılarındaki bacalarda, mutfak havalandırması ve davlumbaz sistemi uygulamalarında kullanılır.

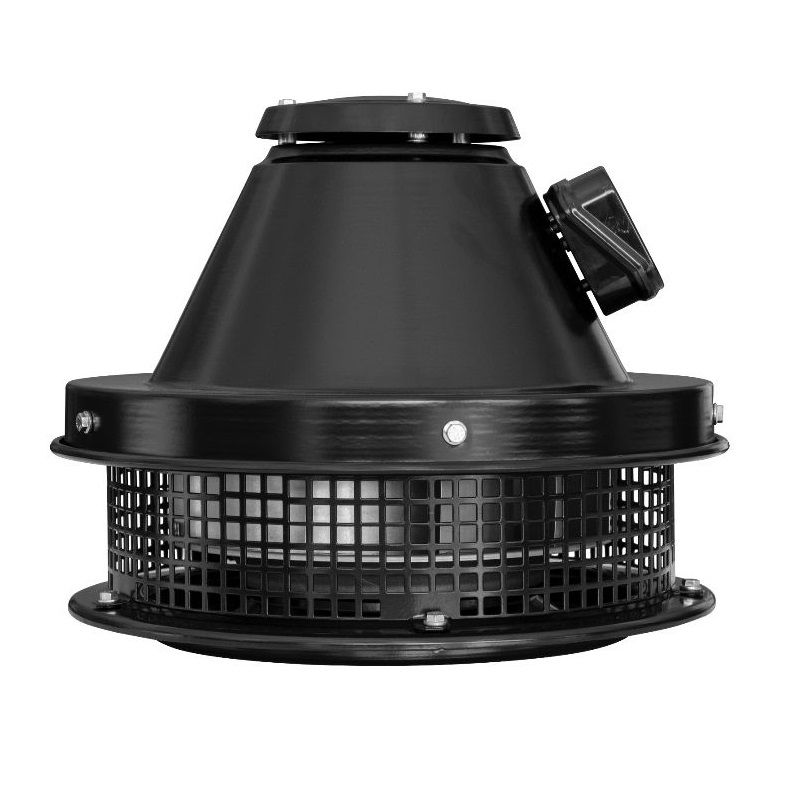

Yatay Atışlı Radyal Çatı Fanı (Motor Hava Akımının Dışında) (BRCF-M)
- Cihaz Bileşenleri ve Malzeme Özellikleri
Gövde ve şapka elektrostatik toz boyalı sac metalden imal edilmiştir. BRCF-M 280 fanı korozyona karşı dirençli yüksek kaliteli galvaniz çelikten üretilmiştir. Motor kapalı yapıya sahip dıştan rotorludur ve hava akımı dışarısındadır. Cihaz max.120ºC sıcaklığında hava taşıma özelliğine sahiptir.
-
Fan Yapısı
Fan kanatları geriye eğimli ve düzenli akış sağlayacak aerodinamik yapıdadır. Fanlar geriye eğimli ve seyrek sıralanmış kanatçıkların geçme tekniği ile birleştirilmesinden oluşur. Aerodinamik kanat yapısı sayesinde sessiz çalışır.
-
Avantajları
BRCF-M çatı fanları özellikle emilen havanın yatay olarak atılmasına imkân olmayan şartlarda dikey atış özelliği ile uygulamalarda büyük avantaj sağlar. Aerodinamik kanat yapısı sayesinde sessiz çalışırlar. Hız kontrol cihazları ile devir ayarlanabilir. Motor hava akımı dışarısında olduğundan dolayı yüksek ısıya dayanıklıdır.
-
Hız Kontrolü
Opsiyonel kontrol cihazları ile sağlanabilir.
* lineer voltaj regülatörü ile hız kontrolü yapılabilir. (bkz. BSC aksesuarı)
- Kullanım Alanları
Endüstriyel ve ticari alanlarda; özellikle daha yüksek sıcaklıkta havanın taşınması gereken uygulamalarda, duman tahliye havalandırma sistemlerinde mükemmel çözümler sunar. Kapalı mekânlar ve mutfak alanlarının havalandırmasında kullanılır. Yüksek ısıya dayanıklı olması sebebiyle davlumbazlardan emilen sıcak yağ partikülü içeren buharı yağ tutucu filtreden geçirilerek kullanılması önerilir.

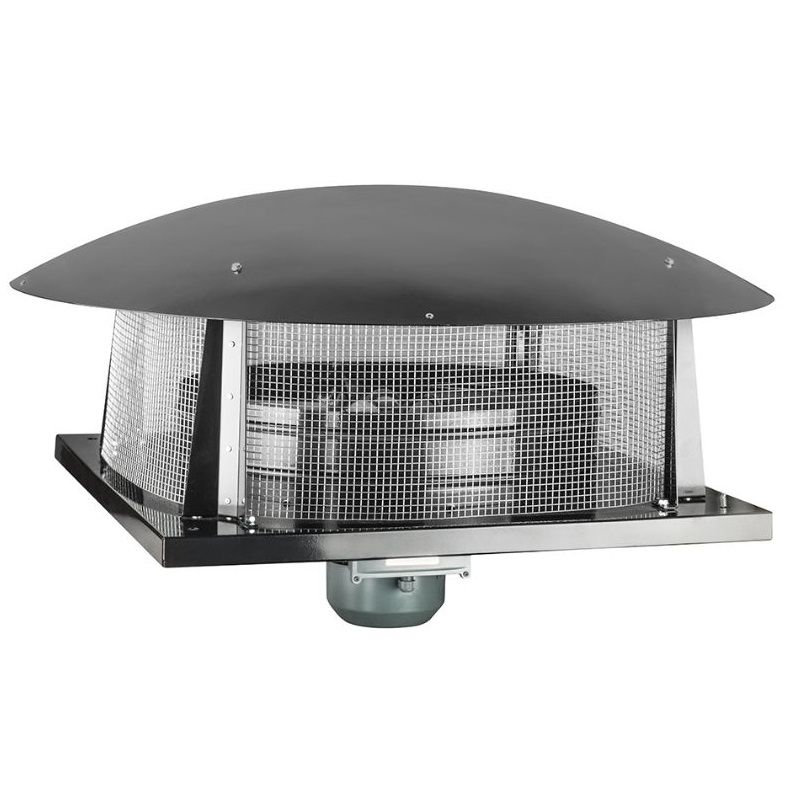

Yatay Atışlı Aksiyel Çatı Fanı (BACF)
- Cihaz Bileşenleri ve Malzeme Özellikleri
Gövde, şapka ve koruyucu tel kafes elektrostatik toz boyalı çelikten üretilmiştir. Motor ve fan pervanesi ana gövdeye çelik taşıyıcılarla bağlıdır. Cihaz max.40ºC sıcaklığında hava taşıma özelliğine sahiptir.
-
Fan Yapısı
Fiber glass kompozit malzemeden üretilen kanatlar düzenli akış sağlayacak airfoil yapıda imal edilirler. Aerodinamik kanat yapısı sayesinde sessiz çalışır.
-
Avantajları
Düşük ses seviyesiyle çalışır ve uzun süre bakım gerektirmeyecek şekilde tasarlanmıştır. Hem emiş hem de atış yapabilme özelliğinden dolayı ortamdaki kirli havanın atılmasını ve ortama taze hava basılmasını sağlar. İstenen acıda monte edilebilir. Hız kontrol cihazları ile devir ayarlanabilir.
-
Hız Kontrolü
Opsiyonel kontrol cihazları ile sağlanabilir.
1~ Fazlı ürünlerde linear voltaj regülatörü ile hız kontrolü yapılabilir. BACF 560-630-710-800 modeller hariçtir. (bkz. BSC aksesuarı )
3~ Fazlı ürünlerde frekans inverter ile hız kontrolü yapılabilir. (bkz. BSC-F aksesuarı)
- Kullanım Alanları
Yüksek hacimli fabrika, depo, hangar gibi mekânların havalandırmasında da kullanılır. Sunduğu yüksek debi imkânı ile büyük alanlar için ideal çözüm yaratır.
